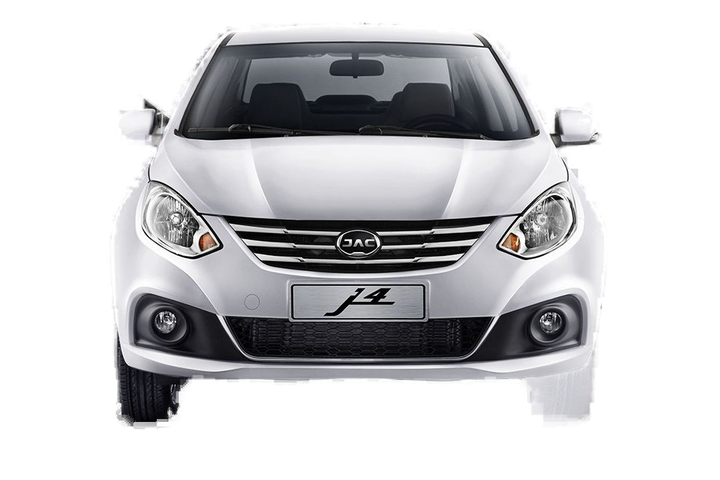

تعمیر تخصصی ضبط، تاچ و مانیتور جک J4
تعمیر ضبط و مانیتور جک J4؛ بررسی روشن‌شدن مقطعی و خطوط روی نمایشگر، قطع لمس و بلوتوث، دوربین عقب و صدای باندها؛ با تفکیک دستگاه اصلی از مانیتور اندرویدی و آزمون قبل از تعویض قطعه.
جک J4 شما مدل چه سالی است؟
سال درج‌شده روی کارت خودرو را انتخاب کنید. محتوای عمومی تعمیرات این مدل در ادامهٔ همین صفحه محفوظ است.
سال تأییدنشده یا تصویرِ نسخهٔ دیگر را نمایش نمی‌دهیم. فعلاً می‌توانید از راهنمای عمومی استفاده کنید و سال درج‌شده روی کارت را هنگام تکمیل درخواست اعلام کنید.
ثبت درخواست برای J4جک J4؛ تعمیر دستگاه موجود، نه تجویز مانیتور برای همه
در پذیرش جک J4، عکس ضبط به اندازهٔ نام خودرو اهمیت دارد. دستگاه دکمه‌ای، پخش دارای دیسک و مانیتور اندرویدی نصب‌شده بعدی، مسیر تعمیر یکسانی ندارند. اگر ضبط قبلاً عوض شده، برند دستگاه و زمان نصب را اعلام کنید؛ ظاهر قاب متناسب با داشبورد، به‌تنهایی اصلی‌بودن برد یا سازگاری نرم‌افزار را ثابت نمی‌کند.
دفترچهٔ کرمان موتور، نسخهٔ تابستان ۱۳۹۷، برای جزئیات دستگاه CD/DVD به راهنمای جداگانه ارجاع می‌دهد و تجهیزات را وابسته به نسخه می‌داند. بنابراین روی این صفحه رمز، شمارهٔ فیوز یا فایل به‌روزرسانی مشترک برای تمام J4ها تجویز نمی‌کنیم. هدف، حفظ دستگاه قابل تعمیر و تشخیص دقیق تفاوت مشکل تصویر، ورودی لمس، تغذیه و خروجی صداست.
برای شروع، دستگاه خود را شناسایی کنید
پخش دکمه‌ای یا دیسک‌خوان
مانیتور لمسی نصب‌شده
تجهیزات اضافه‌شده به سیستم
دو نشانهٔ گزارش‌شده توسط مالکان؛ نه دو تشخیص قطعی
در گزارش‌های دست‌اول J4 در Opinautos، مالک یک J4 مدل ۲۰۱۷ از روشن‌شدن مقطعی و سپس خطوط غیرعادی روی نمایشگر می‌گوید؛ سالم‌بودن ظاهری فیوزها را هم ذکر کرده است. نوشتهٔ مشابه دیگری از همان فرد را مورد مستقل حساب نکردیم. مالک دیگری برای J4 مدل ۲۰۱۸ با دستگاه اندرویدی، ماندن روی یک ایستگاه و پاسخ‌ندادن بلوتوث را گزارش کرده است. علت قطعه‌ای یا تعمیر موفق این دو مورد در متن بررسی‌شده تأیید نشده است.
برای خودروی شما، این نشانه‌ها سرنخ‌اند، نه دلیل تعویض قطعه. گزارش خارجی می‌تواند به ثبت دقیق علائم کمک کند، اما تطابق دستگاه با نمونهٔ ایران هنوز باید بررسی شود. آمار معتبری برای نسبت‌دادن این ایرادها به همهٔ J4های ایران در دست نیست. صفحهٔ تجمیعی منبع همچنین نوشته‌هایی دربارهٔ JS4 دارد که مربوط به این سدان نیستند و در این پرونده استفاده نشده‌اند.
ضبط روشن نمی‌شود؛ دقیقاً چه چیزی می‌بینید؟
نور کلیدها هست، نوشته درست نیست
گاهی سالم و گاهی خاموش
هیچ نور و صدایی وجود ندارد
چرا بررسی چشمی فیوز کافی نیست؟
وقتی مالک می‌گوید «فیوز سالم است»، هنوز مشخص نیست برق در محل خود دستگاه و در زمان ایراد برقرار است یا خیر. تعمیرکار باید تغذیه و اتصال بدنه را با شرایط کار دستگاه بررسی کند؛ یک اتصال ضعیف ممکن است بدون بار عادی به نظر برسد. شمارهٔ فیوزی که در تجربهٔ یک خودروی خارجی آمده، بدون نقشهٔ متناسب با خودروی شما قابل تعمیم نیست.
اگر ساعت یا حافظهٔ ایستگاه‌ها پس از خاموش‌کردن پاک می‌شود، این علامت را جدا از خاموشی کامل بنویسید. اگر دستگاه فقط هنگام استارت دوباره بالا می‌آید، آزمایش باید همان لحظه را پوشش دهد. این‌ها مسیرهای تشخیصی متفاوتی‌اند و نباید همگی با برچسب «برد سوخته» خاتمه پیدا کنند. بازدید سیم‌کشی نصب‌های قبلی نیز بخشی از تشخیص است، نه الزاماً اثبات مقصربودن نصاب.
جدول تصمیم تعمیر؛ از نشانه تا آزمون
جدول زیر راهنمای تشخیص احتمالات است؛ موارد آن آمار خرابی رایج کارخانه‌ای نیستند. بازکردن پنل و اندازه‌گیری مدارها برای تعمیرکار است.
| شکایت شما | آزمونی که مسیر را روشن می‌کند | اقدام پس از تأیید علت |
|---|---|---|
| خطوط نامعمول و روشن‌شدن مقطعی ضبط | ثبت هم‌زمان تصویر، پاسخ کلید و تغذیه در زمان ایراد | تعمیر مسیر نمایش، اتصال یا مدار راه‌اندازی بر اساس نتیجه |
| رادیو پخش می‌شود ولی لمس پاسخ نمی‌دهد | مقایسهٔ کلید فیزیکی با لمس و آزمون چند ناحیهٔ صفحه | تفکیک هنگ سیستم از دیجیتایزر و کنترلر لمس |
| تصویر منو سالم است اما دوربین عقب نمی‌آید | بررسی تغییر حالت نمایش هنگام انتخاب دنده عقب | آزمون فرمان دنده عقب، دوربین و مسیر تصویر |
| فقط یک باند صدا ندارد | کنترل Balance/Fader و مقایسهٔ چند منبع صدا | آزمون باند، سوکت، سیم و خروجی کانال مربوط |
| تماس وصل است ولی طرف مقابل صدایی نمی‌شنود | تماس آزمایشی و مقایسه با گوشی دیگر | بررسی مسیر میکروفن و اتصال، نه تعویض باند |
| فلش خوانده نمی‌شود اما رادیو سالم است | رسانهٔ سازگار و فایل سالم بدون فرمت‌کردن فلش اصلی | بررسی سازگاری، درگاه و رابط USB |
| پس از نصب آمپلی‌فایر نویز اضافه شده | مقایسهٔ قبل و بعد، وابستگی نویز به دور موتور | اصلاح نصب و مسیر زمین یا سیگنال در صورت اثبات |
مانیتور اندرویدی J4؛ کدام مشکل نرم‌افزاری نیست؟
روی لوگو مانده؛ فایل جدید نصب کنم؟
فقط گوشهٔ صفحه لمس نمی‌شود
رادیو کار می‌کند اما بلوتوث باز نمی‌شود
رمز ریست یا منوی کارخانه چیست؟
دوربین عقب: صفحه سیاه است یا دستگاه اصلاً وارد حالت دوربین نمی‌شود؟
در J4 مجهز به دوربین، این پرسش جلوی تعویض بی‌دلیل مانیتور را می‌گیرد. اگر صفحه به نمای دوربین می‌رود ولی تصویر ندارد، مسیر دریافت تصویر و خود دوربین بررسی می‌شوند. اگر هیچ تغییری در نمایش رخ نمی‌دهد، تشخیص از فرمان ورود به حالت عقب و تنظیمات نصب آغاز می‌شود. برق و نوع سیگنال دوربین نباید از روی شکل فیش حدس زده شوند.
پس از نصب مانیتور یا دوربین جدید، سازگاری دو طرف باید تأیید شود. یک سوکت که ظاهراً جا می‌رود، تضمین سلامت اتصال نیست. برای آزمایش، خودرو ثابت و محیط ایمن باشد؛ مالک نباید پشت خودرو در حال حرکت بایستد یا صرفاً به تصویر معیوب اعتماد کند. اگر ایراد پس از کار روی درِ صندوق یا سیم‌کشی عقب شروع شده، این سابقه را در پذیرش ذکر کنید.
تعمیر باند، ساب و خروجی صدا بدون تعویض حدسی
ابتدا معلوم می‌کنیم صدا از همهٔ باندها قطع شده یا فقط از یک سمت. فایل سالم، حجم صدای متوسط و تنظیم تعادل در وضعیت میانی، آزمون را قابل مقایسه می‌کنند. خش‌خش وابسته به یک آهنگ با خرابی دائمی باند یکسان نیست؛ لرزش قاب در هم ممکن است شبیه صدای خراب بلندگو شنیده شود.
برای سیستم تقویت‌شده، آمپلی‌فایر و ساب از خروجی‌های خود ضبط جدا بررسی می‌شوند. از تعمیرکار بخواهید نتیجهٔ آزمون هر بخش و علت انتخاب تعمیر یا تعویض را توضیح دهد. تغییر امپدانس باند، اتصال خروجی‌ها به یکدیگر یا افزایش بی‌حساب گین، آزمون قابل قبول نیست و می‌تواند به خروجی صدا آسیب بزند. پس از رفع عیب، کیفیت صدا با همان شرایط شکایت اولیه دوباره سنجیده می‌شود.
چه کارهایی احتمال آسیب بعدی را کمتر می‌کند؟
از کارکرد طولانی سیستم صوتی با موتور خاموش پرهیز کنید؛ دفترچه نیز دربارهٔ تخلیهٔ باتری در این وضعیت هشدار می‌دهد. اگر دستگاه پس از خاموش‌کردن خودرو رفتار غیرعادی دارد، برای بررسی مصرف و نصب مراجعه کنید؛ قطع‌و‌وصل روزانهٔ باتری جای تعمیر علت را نمی‌گیرد.
فلش یا کابل برجسته را در مسیری که با دست یا وسایل برخورد می‌کند رها نکنید. برای خارج‌کردن دیسک گیرکرده از دیسک دوم، چسب یا ابزار استفاده نکنید. مایع پاک‌کننده را مستقیم روی پنل نپاشید و نمایشگر را زیر فشار تمیز نکنید. بعد از ورود مایع یا مشاهدهٔ بوی سوختگی، آزمون‌های مکرر را متوقف کنید و بررسی تخصصی بخواهید. هر تجهیز اضافه باید نصب مستند و اتصالات قابل بررسی داشته باشد.
پروندهٔ تعمیر J4 چگونه بسته می‌شود؟
شرح و ثبت نشانه
تست پیش از سفارش قطعه
اعلام مسیر و محدودیت تعمیر
تحویل با آزمون قابل تکرار
منابع، محدودهٔ شواهد و ثبت درخواست
- دفترچهٔ J4 کرمان موتور، تابستان ۱۳۹۷؛ بازنشر متنی در Scribd: مبنای تفکیک تجهیزات اختیاری و مراجعه به راهنمای دستگاه صوتی. این میزبان، سایت رسمی کرمان موتور نیست.
- گزارش‌های دست‌اول ضبط J4 در Opinautos، به زبان اسپانیایی: مشاهدات مالک J4 مدل ۲۰۱۷ و دستگاه اندرویدی J4 مدل ۲۰۱۸؛ نه تشخیص تأییدشده یا آمار شیوع.
مسیرهای جدول و آزمون‌ها تحلیل تشخیصی این پرونده‌اند و جای اندازه‌گیری روی خودرو را نمی‌گیرند. تأیید مستقل تعمیرکار هنوز برای این متن ثبت نشده است. راهنمای جداگانهٔ CD/DVD در منابع قابل بررسی به دست نیامد؛ بنابراین دستور اختصاصی ریست یا بازکردن دستگاه ارائه نشده است. برای ثبت درخواست، مشکل را همراه عکس پنل توضیح دهید تا پذیرش بر اساس دستگاه واقعی شما انجام شود.
نشانه را بگویید؛ مسیر بررسی را مشخص می‌کنیم
عکس پنل، سال خودرو و زمان شروع ایراد را همراه درخواست ثبت کنید.
