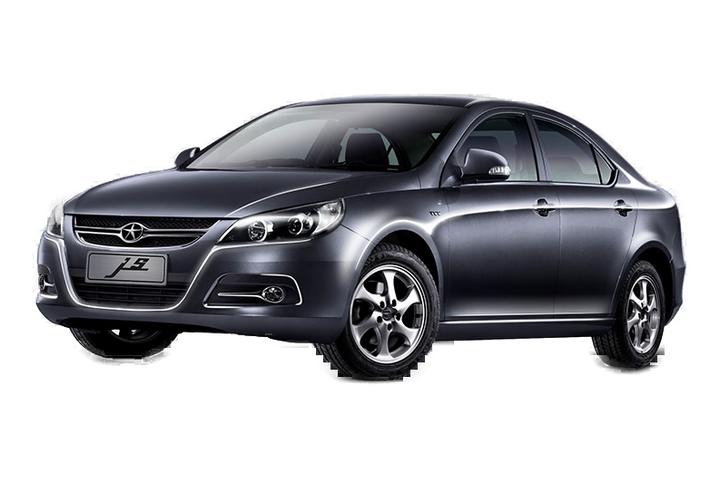

تعمیر تخصصی ضبط، تاچ و مانیتور جک J5
عیب‌یابی ضبط J5 از رادیوی نویزدار و قطع صدای باند تا توقف DVD، لمس معیوب و مانیتور اندرویدی تعویضی؛ با تفکیک تنظیمات، سیم‌کشی و خرابی خود دستگاه.
جک J5 شما مدل چه سالی است؟
سال درج‌شده روی کارت خودرو را انتخاب کنید. محتوای عمومی تعمیرات این مدل در ادامهٔ همین صفحه محفوظ است.
سال تأییدنشده یا تصویرِ نسخهٔ دیگر را نمایش نمی‌دهیم. فعلاً می‌توانید از راهنمای عمومی استفاده کنید و سال درج‌شده روی کارت را هنگام تکمیل درخواست اعلام کنید.
ثبت درخواست برای J5ضبط J5 شما DVD است یا مانیتور اندرویدیِ تعویضی؟
برای تعمیر ضبط جک J5، عکس پنل و شرح دقیق ایراد از عبارت «مانیتور خراب شده» مفیدتر است. در راهنمای تعمیراتی J5 AT، مجموعهٔ DVD معرفی شده؛ این مدرک مشخصات همهٔ مانیتورهای نصب‌شده در بازار ایران را پوشش نمی‌دهد. اگر دستگاه عوض شده است، نام سازنده و شمارهٔ آن نیز باید بررسی شود. دستور ریست، فایل نرم‌افزار و قطعهٔ نمایشگر را نمی‌توان فقط با نام J5 انتخاب کرد. راهنمای تعمیراتی J5 AT، بخش AV، صفحات ۲۰۱ تا ۲۰۹؛ نسخهٔ میزبانی‌شده در Scribd
این پرونده دربارهٔ ضبط، باند، لمس و LCD است، نه تعمیر موتور یا گیربکس. آمار قابل اتکایی برای اینکه کدام قطعه در تمام J5ها بیشتر می‌سوزد نداریم؛ بنابراین نشانه‌های زیر را «نقص قطعی و فراگیر جک» نمی‌نامیم. بخش‌های تشخیصی، پیشنهاد مسیر بررسی‌اند و جای اندازه‌گیری روی خودروی شما را نمی‌گیرند. همهٔ بررسی‌های مالک فقط در توقف ایمن انجام شوند.
از کدام نشانه شروع کنیم؟
| نشانهٔ مراجعه | مقایسه‌ای که شرح ایراد را دقیق می‌کند | کاری که فعلاً توجیه ندارد |
|---|---|---|
| رادیو خش‌خش دارد، آهنگ ذخیره‌شده سالم است | همان ایستگاه را در محل ثابت و با منبع صوتی دیگر مقایسه کنید | تعویض تمام باندها |
| یک سمت خودرو صدا ندارد | توزیع صدا و چند فایل سالم را بررسی کنید | افزایش شدید ولوم برای «بازشدن صدا» |
| تصویر سالم است اما بخشی از لمس کار نمی‌کند | محدودهٔ بی‌پاسخ را در چند صفحه یادداشت کنید | سفارش LCD فقط براساس اندازه |
| نمایشگر سیاه است ولی صدا ادامه دارد | تفاوت نبود نور با نبود محتوای تصویر را ثبت کنید | فلش‌کردن بدون تشخیص |
| دستگاه با هر بار استارت از ابتدا راه می‌افتد | مدت راه‌اندازی، پاک‌شدن تنظیمات و زمان شروع عیب را بنویسید | نسبت‌دادن فوری مشکل به حافظه |
| پس از نصب مانیتور، صدا یا کلیدها تغییر کرده‌اند | مشخصات دستگاه و رابط نصب قبلی و جدید را نگه دارید | بریدن سیم‌ها برای امتحان اتصال |
رادیوی نویزدار؛ شیشه را هم در شرح پذیرش فراموش نکنید
دفترچهٔ مالک J5 از آنتن AM/FM روی شیشه صحبت می‌کند و دربارهٔ آسیب‌ندیدن شبکهٔ آن هشدار می‌دهد. جزئیات کار با ضبط نیز به راهنمای جداگانهٔ CD/DVD ارجاع داده شده است. بنابراین دفترچهٔ عمومی خودرو به‌تنهایی مرجع کد یا نرم‌افزار هر هدیونیت نیست. دفترچهٔ مالک J5، بخش Audio system و Window glass antenna، صفحهٔ چاپی ۵۵
اگر افت دریافت رادیو بعد از تعویض شیشه، کار روی تودوزی یا نصب تجهیزات رخ داده، همین ترتیب زمانی را به تعمیرکار بگویید؛ هم‌زمانی، اثبات علت نیست اما کمک می‌کند مسیر بررسی مشخص شود. وقتی فایل صوتی از همان بلندگوها واضح پخش می‌شود، مشکل فقط در باندها توضیح قانع‌کننده‌ای برای نویز مخصوص رادیو نیست. در کارگاه، دریافت با شرایط ثابت، اتصالات مسیر آنتن و ورودی دستگاه بررسی می‌شوند؛ پیش از محکوم‌کردن تیونر باید این مسیر از خود ضبط تفکیک شود.
برای امتحان آنتن، سیم ناشناس را به برق وصل نکنید و روی شبکهٔ شیشه خراش ایجاد نکنید. اگر ایستگاه فقط در یک محل ضعیف است، نتیجه را به همهٔ شرایط تعمیم ندهید. عکس از وضعیت شیشه و توضیح اینکه مشکل در همهٔ ایستگاه‌هاست یا چند فرکانس مشخص، برای پذیرش مفید است.
سه مشکل دستگاه DVD که با سوختن مانیتور یکی نیستند
صفحهٔ خوشامد می‌ماند و دیسک پخش نمی‌شود
فقط در حالت دنده‌عقب بعضی کلیدها پاسخ نمی‌دهند
بلندگوهای جلو و عقب صدای متفاوتی دارند
مبنای نکات مستند این آکاردئون، صفحات ۲۰۵ و ۲۰۹ همان راهنمای تعمیراتی J5 AT است؛ این‌ها آمار فراوانی خرابی نیستند.
تعمیر تاچ J5؛ تصویر را قربانی مشکل لمس نکنیم
وجود تصویر واضح همراه با نوار بی‌پاسخ، لمس خودکار یا جابه‌جایی محل لمس باید جدا ثبت شود. اگر فقط یک برنامه پاسخ نمی‌دهد ولی منوی اصلی درست کار می‌کند، مسیر نرم‌افزار همان برنامه هنوز مطرح است. اگر در چند منو، یک محدودهٔ فیزیکی ثابت پاسخ ندارد، بررسی مجموعهٔ لمس اولویت بیشتری می‌گیرد؛ با این حال از روی علامت ظاهری نمی‌توان شمارهٔ قطعه را تعیین کرد.
پس از نظافت یا نصب محافظ صفحه، زمان شروع تغییر را یادداشت کنید. مایع را مستقیماً روی لبهٔ پنل نپاشید و برای رفع لمس خودکار فشار ندهید. تعمیرکار باید آثار نفوذ مایع، اتصال مجموعهٔ لمس و رفتار دستگاه با قطعهٔ سازگار را بررسی کند. کالیبراسیون ناشناس، مشکل اتصال یا قطعهٔ معیوب را تعمیر نمی‌کند و ممکن است تنظیم درست قبلی را نیز از بین ببرد.
در انتخاب قطعه، ابعاد ظاهری تنها یک مشخصه است. اتصال، سازگاری کنترلر و نحوهٔ نصب باید با دستگاه موجود تطبیق یابد. اگر مانیتور قبلاً تعویض شده، اطلاعات فابریک خودرو مرجع کافی برای خرید تاچ جدید نیست. درخواست عکس برچسب دستگاه از سوی تعمیرکار، بخشی از تشخیص است نه تأخیر بی‌دلیل در اعلام قیمت.
برای قطع تصویر و قطع صدا چه تعمیر متفاوتی مطرح است؟
LCD و روشنایی
باند و خروجی صوتی
راه‌اندازی و خاموشی
این تفکیک‌ها استدلال تشخیصی عمومی برای دستگاهِ نصب‌شده‌اند؛ شمارهٔ آی‌سی یا عیب اختصاصی اثبات‌شدهٔ J5 از آن‌ها نتیجه نمی‌شود.
مانیتور اندرویدی روی J5: چرا اسم خودرو برای فلش کافی نیست؟
اگر مشکل بعد از نصب دستگاه یا تغییر تنظیمات ایجاد شده، نسخهٔ نرم‌افزار، برچسب سخت‌افزار و نام رابط‌های افزوده را ثبت کنید. برای خاموش‌نشدن دستگاه، ازبین‌رفتن صدای یک منبع یا پاسخ‌ندادن کنترل‌های موجود، بررسی سازگاری نصب مقدم بر تعویض LCD است. نصاب باید اتصال‌ها را با نقشهٔ دستگاه واقعی تطبیق دهد؛ این صفحه نصب رابط CAN یا قابلیت خاصی را برای همهٔ J5ها فرض نمی‌کند.
فایل با نام «آپدیت جک J5» الزاماً برای دستگاه شما نیست. پیش از هر به‌روزرسانی باید تأمین‌کننده، نسخهٔ دقیق، روش بازیابی و خطر ازدست‌رفتن تنظیمات مشخص باشند. راهنمای نسخهٔ DVD، ریست را برای وضعیت قفل دستگاه مطرح می‌کند، اما از آن نمی‌توان دستور ریست عمومی برای مانیتورهای دیگر ساخت. راهنمای J5 AT، جدول عیب‌یابی صفحهٔ ۲۰۹
کد رمز عمومی یا راه دورزدن قفل در این صفحه ارائه نمی‌شود. مالک باید با مشخصات دستگاه و مدرک مالکیت از تأمین‌کننده کمک بگیرد. بازنشانی کارخانه نیز با خاموش و روشن‌کردن عادی فرق دارد؛ اگر قرار است داده پاک شود، پیش از اجرا باید رضایت و امکان بازیابی روشن باشد.
استفاده‌ای که احتمال دردسر را کمتر می‌کند
دفترچهٔ J5 دربارهٔ مصرف باتری در حالت ACC هشدار می‌دهد؛ گوش‌دادن طولانی با موتور خاموش راه مناسبی برای آزمون پایداری ضبط نیست. دفترچهٔ مالک، بخش Ignition switch and ACC، صفحهٔ چاپی ۵۶
برای نگهداری روزمره، صدای مخدوش را با ولوم بیشتر دنبال نکنید؛ اگر خرخر تازه شروع شد، سطح صدا را کم و نشانه را ثبت کنید. هنگام نظافت، از ورود مایع به شکاف دیسک و لبه‌های نمایشگر جلوگیری کنید. خرابی بعد از نصب آمپلی‌فایر یا مانیتور را با نصاب در میان بگذارید و فاکتور و مشخصات تجهیزات را نگه دارید. از اتصال موقت سیم و فیوز نامتناسب برای جلوگیری از خاموشی استفاده نکنید. بوی سوختگی، دود یا داغی غیرعادی دلیل توقف استفاده و مراجعه است، نه تکرار ریست.
هنگام تحویل چه چیزی را با تعمیرکار کنترل کنیم؟
آزمون تحویل باید همان نشانهٔ اولیه را هدف بگیرد: برای ایراد رادیو، پخش یک فایل کافی نیست؛ برای لمس نقطه‌ای، لمس یک دکمه کافی نیست؛ برای خاموشی متناوب، روشن‌شدن یک‌باره نتیجهٔ کامل محسوب نمی‌شود. بخواهید نتیجهٔ بررسی، قطعه یا مسیر تعمیرشده، موارد خارج از تعمیر و محدودیت تست ثبت شود. عملکرد منابع موجود، لمس در نقاط مختلف، روشنایی و تنظیمات ذخیره‌شده نیز مطابق امکانات همین دستگاه کنترل شوند.
برای ثبت درخواست، سال خودرو، عکس پنل، فابریک یا تعویضی‌بودن دستگاه، زمان شروع و وجود صدا هنگام قطع تصویر را آماده کنید. شمارهٔ قطعه یا مبلغ قطعی پیش از بررسی اعلام نمی‌کنیم؛ هدف این است که هزینهٔ تعویض بی‌دلیل یک مجموعهٔ سالم به شما تحمیل نشود.
منابع و حدود اطمینان
- J5 AT Service Manual؛ بخش AV، صفحات ۲۰۱ تا ۲۰۹: نسخهٔ بارگذاری‌شده توسط شخص ثالث از راهنمای تعمیراتی؛ اصالت نسخه و انطباق با تجهیزات ایران مستقلاً تأیید نشده است. جدول پین استخراج‌شده ابهام داشت و عمداً بازنشر نشد.
- JAC J5 Owner’s Manual؛ صفحات چاپی ۵۵ و ۵۶: راهنمای مالک با میزبانی ثانویه؛ برای آنتن شیشه‌ای و احتیاط مصرف ACC، نه تعیین خرابی پرتکرار برد.
بررسی منابع: ۱۹ شهریور ۱۴۰۵. مجوز بازنشر عمومی فایل‌ها احراز نشده؛ به همین دلیل لینک منبع ارائه شده و نسخهٔ غیرمجاز برای دانلود روی سایت قرار نگرفته است. متن نیازمند تطبیق نهایی تعمیرکار با دستگاه واقعی است و وعدهٔ تعمیر قطعی از راه دور نمی‌دهد.
